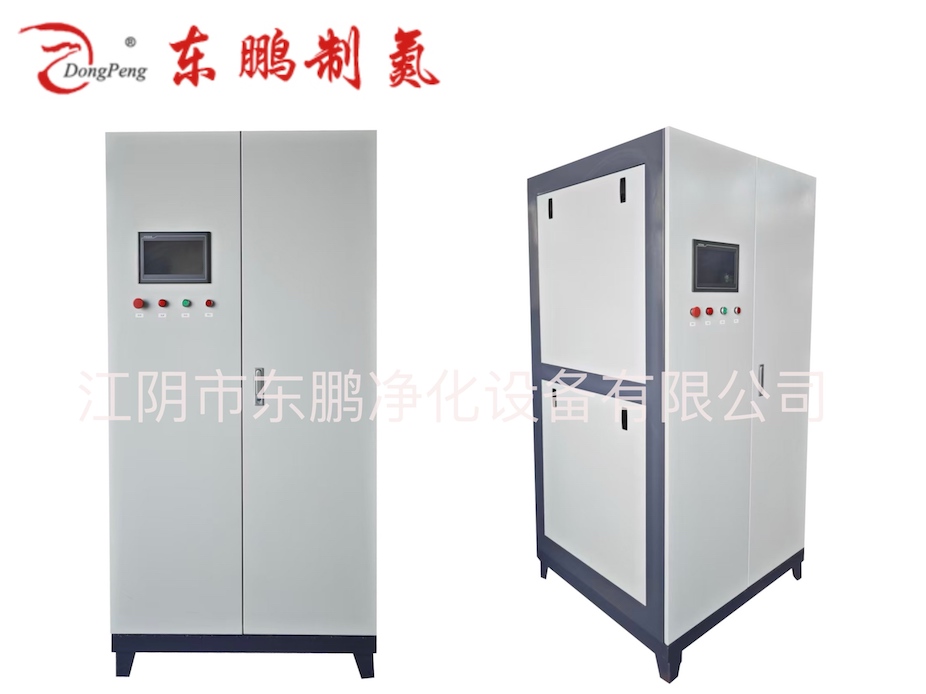

DP-JC加碳纯化装置



加碳脱氧装置工艺流程图:



工艺原理:
在碳载型催化剂作用下，氨气中的残氧和催化剂本身所提供的碳发生反应，而除去氮气中的氧。
反应式为：C+O₂=CO₂

适用范围:
适用于高纯度氮气用户，特别适用于磁性材料、电子行业等对氧、氢有严格要求的工艺。
氮气纯度：99.9995％(O2≤5PPm、CO2≤5PPm) 　　处理气量：10～500 Nm3/h
原料氮气纯度：≥99.9％　　露点≤-60℃～70℃
产品氮气出口压力：0 .1～0.6Mpa

主要特点:
1、稳定性好，氧含量在任何时候都能控制在5PPm以下；
2、纯度高，氮气纯度在99.9995％时能保持长期稳定。
3、可靠性好，按照IS09002国际标准进行制造。

技术参数:

型号	原料氮进气量（Nm³/h）	原料气普氮		净化后高纯氮		操作压力（MPa）	反应器温度（℃）	吸附塔温度（℃）	电耗（KW）	脱氧剂容量（Kg）	外形尺寸（m） 长×宽×高	冷却水T/h
		含氧量（%）	露点（℃）	含氧量（PPm）	露点（℃）
DP-JC5	5	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	3	2.8	0.8×0.5×1.3	0.4
DP-JC20	10	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	4.5	4.5	1.2×0.8×1.8	1.7
DP-JC30	30	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	9	13	1.5×0.8×2.1	1.7
DP-JC50	50	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	12.5	22	2.5×1.5×2.5	2
DP-JC100	100	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	27	43	3.0×2.0×2.7	2.5
DP-JC200	200	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	45	88	3.0×2.4×2.9	3.5
DP-JC300	300	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	54	130	3.2×2.4×2.9	4..5
DP-JC400	400	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	63	175	3.4×2.4×3	5
DP-JC500	500	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	72	218	3.6×2.4×3	6
DP-JC600	600	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	81	258	3.8×2.4×3.15	7
DP-JC700	700	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	95	300	4×2.4×3.2	8
DP-JC800	800	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	108	350	4.2×2.4×3.3	9
DP-JC900	900	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	126	390	4.5×2.4×3.4	12
DP-JC1000	1000	≤0.1	≤-30	≤5	-60	≤0.6	280-350	250-300	144	430	4.8×2.4×3.5	15

---

DP-JH加氢纯化装置



加氢脱氧装置工艺流程图:



工艺原理:
加氢脱氧装置以普氮为原料。经加氢催化除氧、冷却、吸附干燥、再经过滤除去氨气中的杂质、水气和尘埃，获得高纯氮气。

除氧原理：2H2+O2→2H2O+O↑

主要特点:
工艺精细------采用高效脱氧催化剂，活性好。无需加热，活化再生。
自动控制------西门子PLC控制，工作再生自动切换可选的质量流量控制器，自动加氢，比值控制。
工作可靠------采用德国宝得气动阀，日本理化RKC温控仪。
设计合理------全封闭的设计，结构紧凑、外型美观、占地面积少。

技术指标:

项目	指标
原料氮进气量	10-1000Nm³/h
原料氮气纯度	≥99.5%
产品氮气纯度	99.99995%（O₂≤5ppm）
露点	≤-60℃-70℃
产品氮气出口压力	0.1-0.6Mpa

技术参数:

型号	额定产氮量Nm³/h	原料氮进气量Nm³/h	耗氢量Nm³/h	整机功率KW	冷却水T/h	外形尺寸（m） 长×宽×高
DP-JH10	10	11	0.23	3	0.5	1.3×0.9×1.7
DP-JH15	15	16.5	0.34	3.6	0.7	1.3×0.9×1.7
DP-JH20	20	22	0.45	4.5	0.8	1.4×0.9×1.7
DP-JH30	30	33	0.68	5.4	1.2	1.4×0.9×1.7
DP-JH40	40	43	0.88	6	1.2	1.6×1.1×1.8
DP-JH50	50	54	1.10	6	1.5	1.6×1.1×1.8
DP-JH60	60	65	1.33	8	1.5	1.8×1.2×1.8
DP-JH80	80	87	1.78	9	2	2.0×1.2×2.0
DP-JH100	100	108	2.20	12	2.7	2.0×1.3×2.0
DP-JH150	150	162	3.32	13.2	3.5	2.0×1.4×2.2
DP-JH200	200	216	4.40	15	4.7	2.0×1.4×2.4
DP-JH250	250	270	5.54	16.2	6	2.0×1.4×2.6
DP-JH300	300	325	6.66	18	7.2	2.4×1.5×3.0
DP-JH400	400	440	8.88	24	8.4	2.8×2.0×3.5
DP-JH500	500	550	11.10	27	9.6	3.0×2.4×3.0
DP-JH600	600	650	12.30	30	11	3.2×2.4×3.15
DP-JH700	700	760	16.10	35	12.5	3.3×2.4×3.2
DP-JH800	800	865	18.40	40	14	3.7×2.4×3.3
DP-JH900	900	970	20.70	45	16	4.0×2.4×3.3
DP-JH1000	1000	1080	23.00	50	18	4.2×2.4×3.4
